斜板(管)沉淀器的原理
　　該斜板沉淀器沉淀污水固體、懸浮物、污水經加混凝反應后由設備上端進水口進入設備，經錐形反應池混凝形成礬花，逐漸沉降至設備污泥斗中(設備可連續、間斷排泥)形成排泥，在反應池中污泥沉降，清水上升至斜板(管)中，并進一步沉降污水中的顆粒，清水上升至溢流槽后出水。

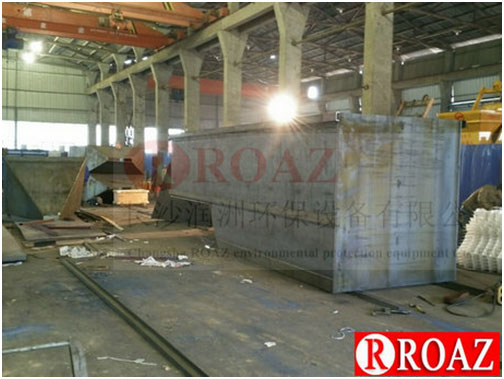

　　高效斜板(管)沉淀器外形
　　外形有方形及圓形兩種，一般考慮水質情況、現場安裝情況、運輸情況等因素選擇方形還是圓形外形尺寸。

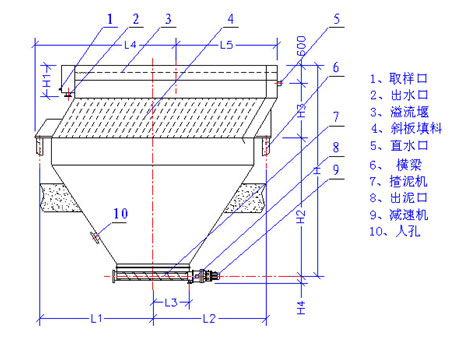

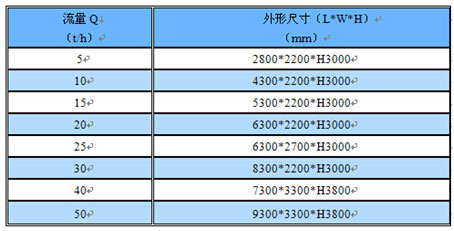

　　方形尺寸常規設計如下：

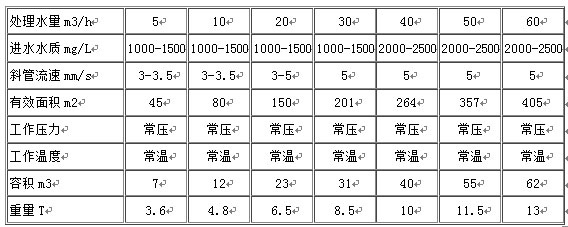

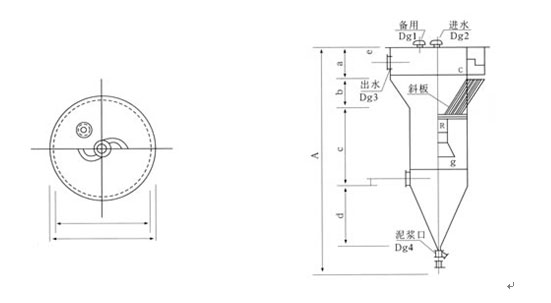

　　圓形常規尺寸設計如下：
