反沖排污過濾器

立即預訂

分享到：

湖南反沖排污過濾器

全國咨詢熱線：: 18974988658

詳情介紹:

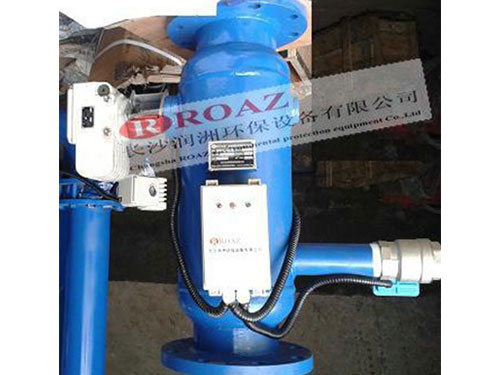

　　反沖排污過濾器有手動式反沖排污過濾器、全自動反沖排污過濾器及反洗過濾式電子除垢儀；

　反沖排污過濾器（手動式）

　1、正常工作狀態

　　手動蝶閥開啟，即閥板平面與筒體軸線平行，（此時扳手亦與筒體軸線平行）排污閥關閉。此時水流從進口直接進入過濾網筒內部，經濾網過濾后由出口排出。

　　2、反沖洗工作狀態
　　手動蝶閥關閉，即閥板平面與筒體軸線垂直，（此時扳手旋轉90度與筒體軸線垂直），開啟排污閥，此時水流從進口進入過濾網筒前端，因蝶閥關閉，水流被閥板擋住，只能從前端網孔進入濾筒外側，大部分從出口流出，而由于排污口打開，濾筒后段水排出后壓力降低，故一部分水又從過濾器后段的網孔反沖入網筒內，從而達到從濾網外部沖洗粘附在網筒內壁上雜質的目的，雜質及污水從排污口排出。

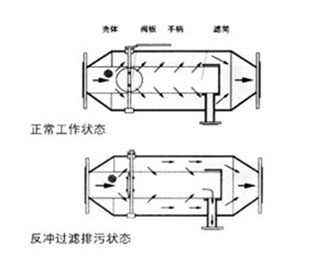

　　工作原理圖

　
　　技術規格表

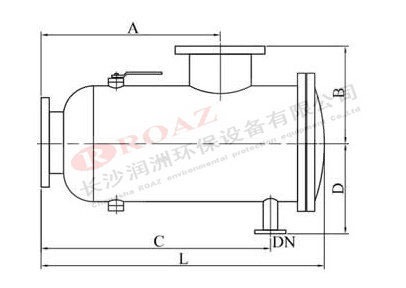

ROAZ—L（角通式）自動排污過濾器單位（mm）

型號	L（mm）	A（mm）	B（mm）	C（mm）	D（mm）	排污口DN	流量(T/h)
ROAZ—L—40	450	230	80	226	90	15	12
ROAZ—L—50	550	285	90	244	100	15	19
ROAZ—L—65	550	285	100	270	120	20	28
ROAZ—L—80	610	300	120	310	140	25	50
ROAZ—L—100	660	330	160	365	180	32	80
ROAZ—L—125	800	400	190	440	200	40	125
ROAZ—L—150	900	580	220	520	230	50	160
ROAZ—L—200	1120	625	260	670	280	65	320
ROAZ—L—250	1150	650	310	830	330	80	490
ROAZ—L—300	1310	750	350	1000	380	100	710
ROAZ—L—350	1514	875	410	1180	450	125	970
ROAZ—L—400	1730	1000	470	1350	480	150	1260
ROAZ—L—450	1896	1125	510	1500	500	150	1600
ROAZ—L—500	2080	1250	550	1680	580	150	1970
ROAZ—L—600	2490	1500	650	2000	650	200	2850
ROAZ—L—700	2680	1600	680	2150	700	200	3880
ROAZ—L—800	2880	1750	700	2300	820	200	5080
ROAZ—L—900	3150	1850	800	2480	880	200	6410
ROAZ—L—1000	3370	2000	900	2675	920	250	9910

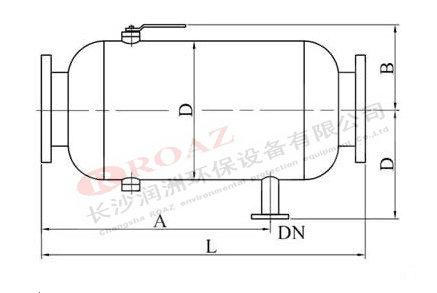

ROAZ—I（直通式）自動排污過濾器單位（mm）

型號	L（mm）	A（mm）	B（mm）	D（mm）	排污口DN	流量(T/h)
ROAZ—I—40	450	385	63	90	15	12
ROAZ—I—50	455	390	70	100	15	19
ROAZ—I—65	550	450	83	120	20	28
ROAZ—I—80	550	460	96	140	25	50
ROAZ—I—100	610	520	128	180	32	80
ROAZ—I—125	660	540	162	200	40	125
ROAZ—I—150	800	660	189	230	50	160
ROAZ—I—200	840	700	220	280	65	320
ROAZ—I—250	875	750	255	330	80	490
ROAZ—I—300	1050	780	294	380	100	710
ROAZ—I—350	1200	885	331	450	125	970
ROAZ—I—400	1400	1040	377	480	150	1260
ROAZ—I—450	1550	1145	420	500	150	1600
ROAZ—I—500	1700	1250	462	580	150	1970
ROAZ—I—600	2000	1460	537	650	200	2850
ROAZ—I—700	2280	1720	607	700	200	3880
ROAZ—I—800	2500	1900	685	820	200	5080
ROAZ—I—900	2800	2180	785	880	200	6410
ROAZ—I—1000	3120	2470	860	920	250	9910
